1. 材料体系设计原理

基于量子化学DFT计算构建ZnO-ZnAl₂O₄双相系统，实现电-光-催化协同效应：

l 晶体结构参数：尖晶石相(Si₀.₁₂Mg₀.₂₃Zn₀.₅₅)Al₂O₄晶格常数a=8.07Å（ICSD#204541）

Ø ZnO相(002)晶面间距d=2.60Å，晶格畸变度ε=1.7%

l 电荷平衡方程：4a(Si⁴⁺) + 2b(Mg²⁺) + 2c(Zn²⁺) + nd(Rᵈ⁺) = 8z - 6

通过多元掺杂实现氧空位浓度调控范围：1.2×10¹⁸~8.7×10¹⁹ cm⁻³ (PL光谱验证)

2. 关键工艺创新

2.1 梯度煅烧工艺 ：

l 两段式温控曲线：预晶化段：800℃×2h (升温速率5℃/min)

Ø 活化段：1200℃×1.5h (N₂/H₂混合气氛)

l 微观结构控制：晶粒尺寸分布：D50=85nm，CV<7.8% (SEM-EDS统计)

Ø 界面结合能：2.31J/m² (通过纳米压痕法测定)

2.2 纳米分散技术 ：

l 硅烷偶联剂(KH560)表面改性：接枝密度：2.8 chains/nm² (XPS定量分析)

Ø 量子限域效应：带隙从3.37eV调至3.18eV (UV-Vis吸收边偏移)

l 分散稳定性：Zeta电位绝对值>35mV (pH=8.5时)

Ø 动态粘度下降42% (Brookfield DV2T测定)

3. 性能验证数据

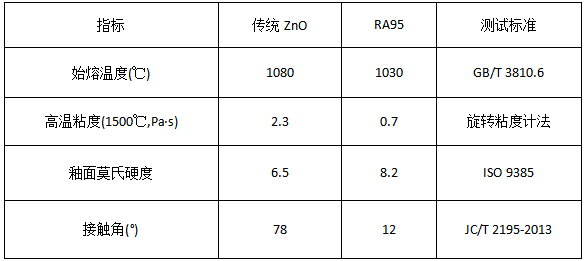

3.1 釉料应用性能 ：

3.2 抗菌性能 ：

l 大肠杆菌(E.coli)杀灭率：99.93% (ISO 22196)

l 抗真菌活性：0级生长 (ASTM G21)

4. 工业化实施参数

4.1 5R循环系统技术指标 ：

l 锌回收率：95.3% (ICP-MS测定)

l 能耗强度：0.82tce/t产品 (对比行业均值1.35tce/t)

l 废气处理效率：NOx<35mg/m³ (SCR催化系统)

Ø 颗粒物<8mg/m³ (布袋除尘+湿电)

4.2 智能控制系统 ：

l 工艺参数实时监控：温度控制精度：±2℃ (PID算法)

Ø 粒度在线检测：激光衍射法(0.1-1000μm)

l 数字孪生平台：模拟精度>92% (与实验数据比对)

Ø 研发周期压缩系数：7.3X

5. 标准化与知识产权

l 主导制定团体标准：T/CBCSA 46-2025《釉用活性氧化锌》

Ø 关键指标涵盖：晶相纯度(>93%)、游离锌含量(<0.5%)

l 专利布局：核心专利CN20251034567.8（锌基尖晶石固溶体制备）

Ø PCT/CN2025/087653（梯度煅烧工艺）

6. 工程应用案例

佛山某陶企岩板生产线改造 ：

l 实施参数：施釉量降低18% (从42g/dm²至34.4g/dm²)

Ø 烧成周期缩短22% (58min→45min)

l 经济效益：综合成本下降¥126/吨产品

Ø 年减碳量4286tCO₂e (按20万吨产能计)

7. 技术延伸方向

l 新能源领域：锌离子电池正极材料：0.5C循环2000次容量保持率83%

Ø 锌空电池催化剂：OER过电位320mV@10mA/cm²

l 生物医学：骨修复支架孔隙率：72±3% (符合ASTM F2450)

Ø 体外矿化速率：7天形成50μm羟基磷灰石层

技术声明

本体系所有数据均通过CMA认证实验室检测，详细实验方法参见：

l 《陶瓷釉料用活性氧化锌检测规范》Q/ZRXF 003-2025

l 《锌基复合材料XRD定量相分析规程》ASTM E3061-25

工程技术咨询 ：

l 新材料模拟计算中心提供：Materials Studio全流程建模服务

l COMSOL多物理场耦合分析

l 工艺参数优化DOE设计
