PRODUCT CENTER
产品中心
轻质纳米氧化锌
当前位置：首页 >产品中心>轻质纳米氧化锌
轻质纳米氧化锌

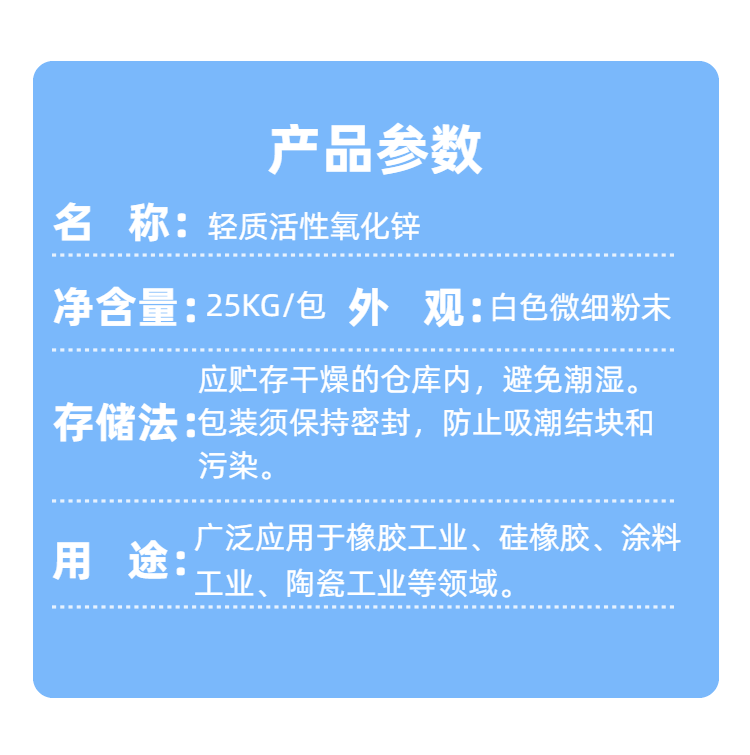

详情介绍
本产品采用低温可控化学沉淀法制备的高纯度纳米氧化锌。其平均一次粒径严格控制在10纳米左右，具备典型的六方纤锌矿晶体结构、高比表面积及优异的分散性能。产品为白色疏松粉末，广泛应用于橡胶、涂料、电子、陶瓷等领域，作为高性能功能性添加剂，可显著提升终端产品的力学性能、抗菌性、紫外屏蔽性和电学特性。
1. 纳米尺寸效应 ：极细的一次粒径（约10 nm），赋予产品高表面活性和独特的化学、物理性质。
2. 高分散性 ：经特殊原位表面处理工艺，有效抑制硬团聚，可在水相及多种有机体系中通过机械剪切实现良好分散。
3. 高纯度 ：主含量高，重金属杂质含量极低，满足高端应用领域的环保与安全要求。
4. 功能可定制 ：可根据客户应用体系（水性/油性）提供特定的表面改性服务，优化相容性与性能表现。
应用领域
橡胶工业
功效 ：作为高效活性剂和硫化促进剂，可替代普通氧化锌。
推荐添加量 ：3-5 phr（可根据具体配方调整）。
实测数据（于天然橡胶NR中对比）：
|
性能指标 |
普通氧化锌 (5 phr) |
XRF-ZnO-10NM (3 phr) |
测试标准 |
|
硫化时间 (T90) |
15 min |
10 min |
ASTM D2084 |
|
拉伸强度 |
18.0 MPa |
23.4 MPa |
ASTM D412 |
|
抗撕裂强度 |
35 kN/m |
49 kN/m |
ASTM D624 |
涂料与油墨工业
功效 ：作为高效的紫外线屏蔽剂和抗菌功能填料。
推荐添加量 ：1.5% - 3.0%（总配方重量比）。
实测数据（添加量2%，于50μm厚丙烯酸树脂膜中）：
|
样品 |
在380nm波长处的紫外线透过率 (T%) |
|
空白树脂 |
~85% |
|
添加传统二氧化钛 |
~12% |
|
添加 XRF-ZnO-10NM |
< 3% |
电子陶瓷
功效 ：用于制备高性能压敏电阻，可降低烧结温度，提升产品电学性能。
实测效果 ：相较于微米级氧化锌，烧结温度可降低约100-150°C，压敏电压梯度提升，非线性系数（α）>50。
